Как сделать высокий стеллаж со стеклом: технический обзор фасадной системы Con Bisagras

Современный интерьерный дизайн тяготеет к минимализму, легкости и визуальной чистоте. В мебели это выражается в популярности фасадов с остеклением, которые не утяжеляют пространство, а наполняют его светом и воздухом. Однако создание крупноформатных, надежных и эстетичных стеклянных дверей требует особых инженерных решений. В этой статье мы подробно разберем систему Con Bisagras – профессиональное решение для создания акцентных рамочных фасадов, где все технические элементы остаются невидимыми.

Назначение и концепция системы Con Bisagras

Con Bisagras – это система алюминиевых профилей и скрытой фурнитуры, предназначенная для создания по-настоящему эффектных распашных фасадов со стеклянным или зеркальным наполнением. В отличие от более простых систем, Con Bisagras позволяет реализовывать масштабные проекты: высокие фасады-пеналы или двойные конструкции со встречным открыванием (серванты). Ключевая концепция системы – абсолютная визуальная чистота. Благодаря узким профилям и полностью скрытому крепежу, внимание сосредоточено исключительно на красоте и геометрии стекла, что особенно выигрышно смотрится в сочетании со встроенной подсветкой.

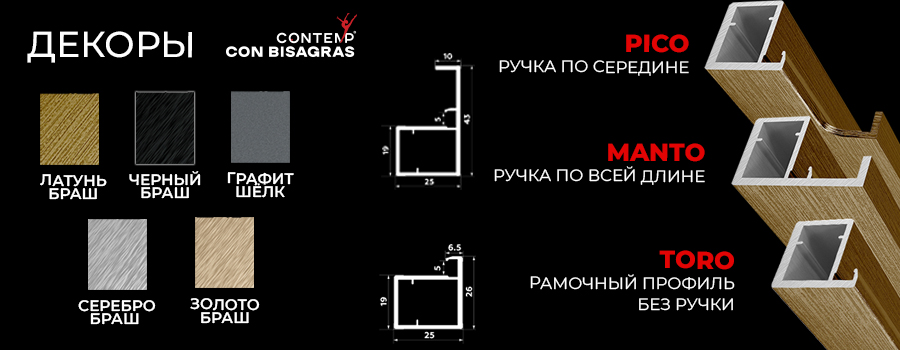

Конструктивный состав системы: коллекция брашированных профилей

Основу системы составляют три вида алюминиевых профилей с толщиной стенки до 2,4 мм, что обеспечивает необходимую прочность для крупногабаритных конструкций.

• TORO: Базовый профиль для обрамления фасада с трех сторон. Его ключевая особенность – минималистичная лицевая часть шириной всего 6,5 мм.
• MANTO: Профиль-ручка с захватом по всей длине, который монтируется на четвертую сторону фасада, заменяя собой отдельную ручку.
• PICO: Профиль-ручка с интегрированным захватом длиной 200 мм, расположенным по центру. Альтернатива MANTO для другого дизайнерского решения.

Все профили доступны в пяти премиальных декорах, отвечающих последним трендам: серебро браш, золото браш, латунь браш, черный браш и графит шёлк.

Скрытая фурнитура: надежность и точность

Вся функциональная часть системы спрятана от глаз, что и создает ее безупречный вид.

• Сборочный уголок: Литая конструкция размером 88х55х14 мм для соединения профилей рамки под 45°.

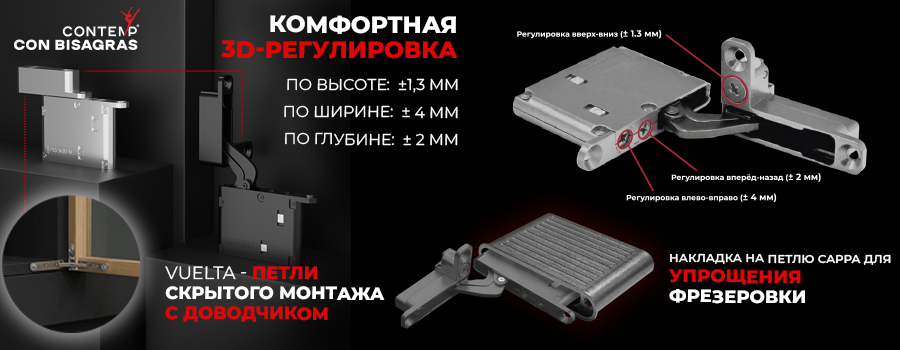

• Петля «Vuelta»: Сердце системы. Петля скрытого монтажа с доводчиком и 3D-регулировкой. Протестирована на нагрузку до 25 кг и обеспечивает плавное бесшумное закрывание. Поставляется в цветах хром и черный.
• Накладка «Каппа»: Опциональный аксессуар, который существенно упрощает процесс фрезеровки корпуса под установку петли, сокращая количество технологических операций.
• Уплотнитель: Специальный жесткий уплотнитель из силикон-полимера толщиной 1 мм надежно фиксирует стекло в раме без необходимости его дополнительной обработки.
• Комплект крепёжный: В него входят сборочные уголки и петли «Vuelta».

Ключевые преимущества для проектировщика и сборщика

Использование системы Con Bisagras дает ряд практических преимуществ:

• Минималистичный и роскошный вид: Достигается за счет узких профилей, отсутствия видимой фурнитуры и использования трендовых декоров.
• Возможность реализации крупных форматов: Система рассчитана на фасады высотой до 2200 мм, шириной до 500 мм и весом до 25 кг.
• Прочность и долговечность: Толстостенные алюминиевые профили и фурнитура, протестированная на высокие нагрузки.
• Упрощенный монтаж: Наличие уплотнителя избавляет от обработки кромки стекла, а накладка «Каппа» минимизирует сложность фрезеровки.
• Точная и легкая регулировка: Петли Vuelta позволяют идеально выставить фасад после монтажа.

Расчет и комплектация для шкафа с системой Con Bisagras: практическое руководство

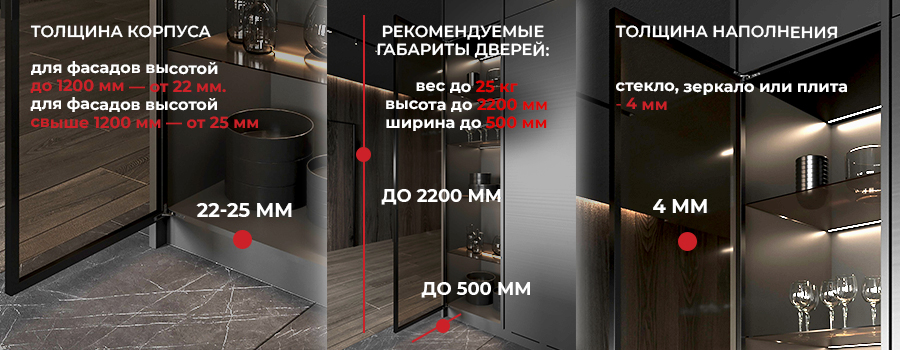

Технические требования и рекомендации

Для обеспечения корректной работы системы необходимо соблюдать следующие условия:

• Толщина наполнения: Стекло, зеркало или плита должны быть толщиной 4 мм.
• Толщина корпуса:
• Для фасадов высотой до 1200 мм – от 22 мм.
• Для фасадов высотой свыше 1200 мм – от 25 мм.
• Рекомендуемые габариты фасада: Высота – до 2200 мм, ширина – до 500 мм, вес – до 25 кг.

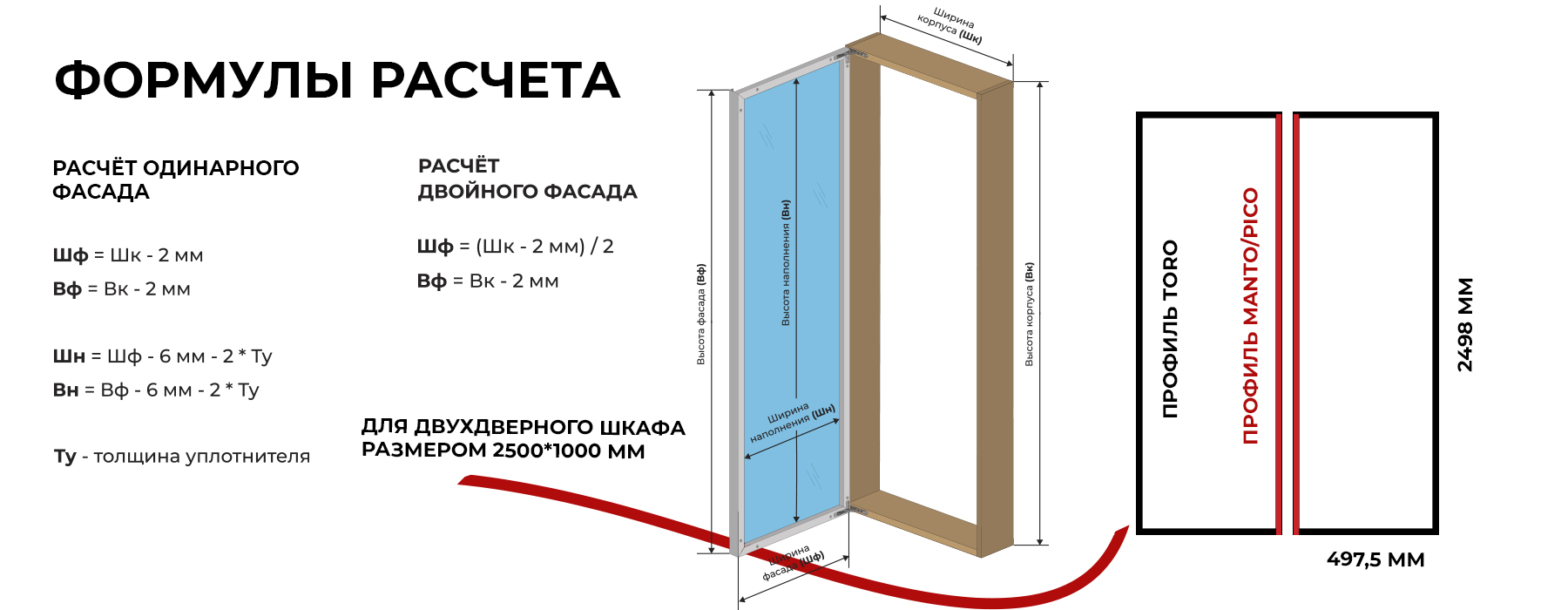

Принцип расчета и комплектации (практический пример)

Расчет системы прозрачен. Размер фасада всегда на 2 мм меньше высоты корпуса. Для двухдверных фасадов считается чуть по-другому. Для примера рассмотрим шкаф 2500х1000 мм с двумя дверями:

1. Размер фасада: Высота = 2500 - 2 = 2498 мм. Ширина одного фасада = (1000 – 5) / 2 = 497,5 мм (здесь 5 мм вычитается для создания необходимого зазора)
2. Размер наполнения: Учитываем вычет ширины профилей и уплотнителя. Для нашего примера: (497,5-6-2*1 = 489,5 мм) (ширина) х (2498 - 6-2*1 = 2490 мм) (высота).
3. Комплектация: На два фасада потребуется: профиль TORO – 2 шт. (длиной 6 м), профиль MANTO – 1 шт., комплектов крепежа – 2 шт (по одному комплекту на фасад.

Система продается не готовыми наборами, а штучными позициями, что позволяет гибко комплектовать проекты любой сложности.

Система Con Bisagras – это тщательно продуманное инженерное решение для создания современных мебельных фасадов, где эстетика и функциональность равнозначны. Она предоставляет дизайнерам свободу для творчества, а мебельщикам – надежный и технологичный инструмент для точной реализации самых смелых проектов. Это не просто фурнитура, а комплексная система для профессионалов, ценящих безупречный результат.
